三轴椭圆振动筛


刘建荣(高级工程师,机械工程硕士)
专注洗砂振动筛分研究37年,“九五”国家重点科技攻关项目顾问
原创内容 优质内容 机械专家 作者:隆中重工机械 时间:23-04-24 浏览:

产品简介:

三轴椭圆振动筛是我公司研发的一款高性能筛分设备,是以三组激振器为激振源,筛箱上任一点的运动轨迹为一个直线椭圆,物料在筛面做直线椭圆运动,兼有水平直线振动筛和圆振动筛的优点,透筛性好、处理能力大、水平安装的特点。具有更大的处理量和更高的筛分效率。

三轴椭圆振动筛

应用范围:

三轴椭圆振动筛适用于煤炭、矿山、砂石骨料的干式、湿式筛分,占地空间小,结构紧凑,处理量比同型号设备提高70%,并且设备振动幅度、振动频率、振动方向角均可按照不同客户要求调节。

工作原理:

以三轴块偏心激振器为激振源,以橡胶支承弹簧为弹性元件,以筛箱激振器等为可动部分的筛分设备。其振动器的三根轴上装有相等偏心质量、相同偏心半径的配重块。动力由电机经皮带传递至主动轴,再经速比为1的齿轮进行传动,使三根轴同速旋转,从而产生激振力,使筛箱作强制连续的椭圆运动。物料以此运动为动力,在水平的筛面上沿圆周方向作不断的抛掷运动,在抛起松散分层的同时向前运动,周而复始地完成粒度分级和向前输送的过程。

三轴椭圆筛的激振器是由三根并列的振动轴组成,位于筛箱一侧的振动轴的一端装有速比为1的互相啮合的三个齿轮; 振动筛工作时,电机皮带传动装置带动激振器的三个齿轮旋转,由于三根轴上均装有相等的偏心质量、相同的偏心半径的配重盘,由等参数的齿轮同步连接,因此筛箱的运动轨迹呈现为椭圆形,即单轴振动筛的圆运动轨迹和双轴振动筛的直线运动轨迹的合成运动轨迹。椭圆的运动轨迹可以使物料拥有更大的运行速度,提高设备的产量。

三轴椭圆振动筛

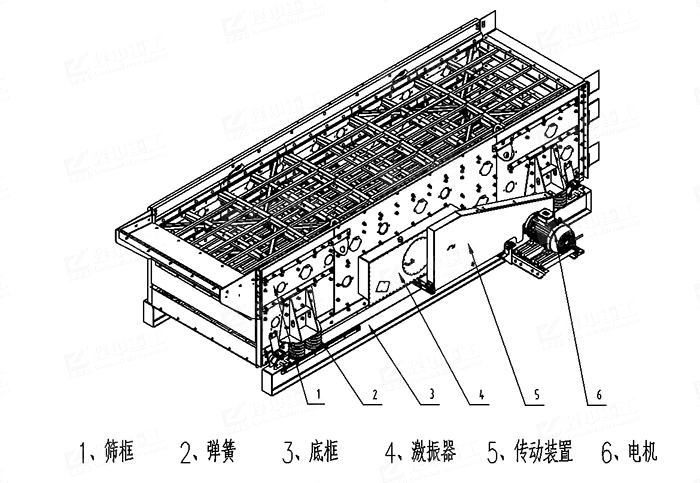

三轴椭圆振动筛结构图

产品优势:

1、三轴振动筛的运动轨迹为椭圆形,是单轴筛的圆运动和双轴筛的直线运动轨迹的合成。

2、长轴可起到对物料的抛射作用,短轴可以清理筛孔,同时综合了圆筛的分级,松散物料快,不易堵孔,处理能力大特点。

3、三轴椭圆振动筛结构可靠、激振力强,筛分效率高、重心低等特点。
